滑片式鼓風機的結構以及工作原理

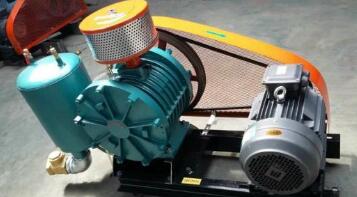

今天我們來給大家說一下滑片式鼓風機的結構與工作原理，主機又叫氣缸主要是有轉子、滑片、殼體、油氣分離器、電機等幾個部分組成，其中轉子偏心配置在氣缸內，轉子的上面有多個縱向凹槽，在凹槽內裝著有徑向自由滑動的滑片。由于轉子在氣缸內偏心配置，氣缸內壁與轉子外表面間構成一個月牙形空間。轉子旋轉時，滑片受離心力的作用從槽中甩出，其端部緊貼在機體內圓壁面上，月牙形的空間被滑片分隔成若干扇形的小室基元容積。 在轉子旋轉-周之內。 每個基元容積將由最小逐漸變大， 直到最大值再由最大值逐漸變小，直到最小值。
隨著轉子的連續旋轉，基元容積遵循上述規律周而復始地變化?；莘e逐漸增大時，與吸氣口(左側)相通時，開始吸人氣體，直到氣體容積達到最大，組成該基元容積的一滑片(相對于旋轉方向)越過吸氣口的上邊緣時吸氣終止。以后，基元容積開始縮小，氣體在其內被壓縮。當組成該基元容積的前一滑片達到排氣孔口的上邊緣時，基兀谷積開始和排氣孔口相通。則壓縮過程結束，排氣開始。而在基元容積的后一滑片越過排氣孔口的下邊緣時，排氣終止。之后，基元容積達最小值。轉子繼續旋轉，基元容積又開始增大。由此， 余留在該最小容積中的壓縮氣體進行膨脹。當基元容積的前一滑片達到吸氣孔口的下邊緣后，該正在擴大的基元容積又和吸氣孔口相通，重新開始吸人氣體。如果滑片數為Z.則轉子每旋轉一周之中。依次有Z個基元容積分別進入吸氣一壓縮一排氣-膨脹過程。
隨著轉子的連續旋轉，基元容積遵循上述規律周而復始地變化?；莘e逐漸增大時，與吸氣口(左側)相通時，開始吸人氣體，直到氣體容積達到最大，組成該基元容積的一滑片(相對于旋轉方向)越過吸氣口的上邊緣時吸氣終止。以后，基元容積開始縮小，氣體在其內被壓縮。當組成該基元容積的前一滑片達到排氣孔口的上邊緣時，基兀谷積開始和排氣孔口相通。則壓縮過程結束，排氣開始。而在基元容積的后一滑片越過排氣孔口的下邊緣時，排氣終止。之后，基元容積達最小值。轉子繼續旋轉，基元容積又開始增大。由此， 余留在該最小容積中的壓縮氣體進行膨脹。當基元容積的前一滑片達到吸氣孔口的下邊緣后，該正在擴大的基元容積又和吸氣孔口相通，重新開始吸人氣體。如果滑片數為Z.則轉子每旋轉一周之中。依次有Z個基元容積分別進入吸氣一壓縮一排氣-膨脹過程。
