回轉式風機安裝圖紙！回轉式風機資料

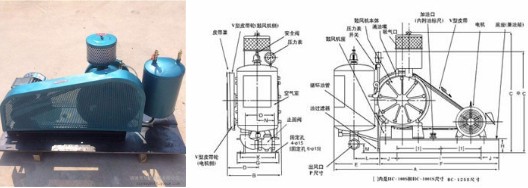

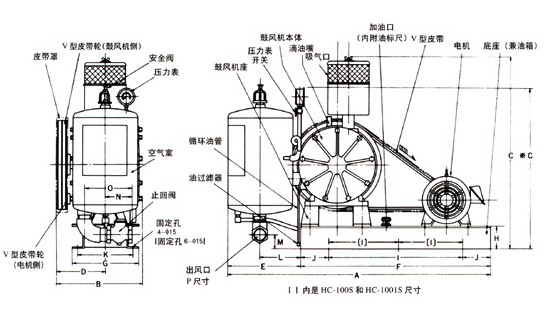

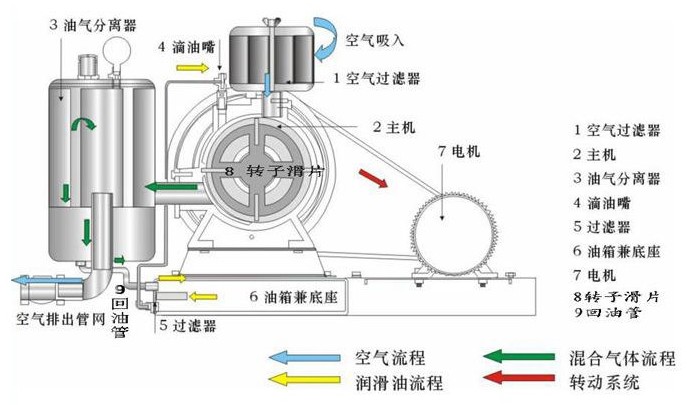

本章主要來跟大家說下回轉式風機安裝圖紙！回轉式風機資料，在使用中有的用戶不了解機子的尺寸以及安裝的所需要的空間大小，所以小編把回轉式風機的每個型號的安裝圖紙給大家整理下，方便您在安裝時能夠合理的安排和籌劃風機的安裝空間以及底座的尺寸。下面給大家呈現的是回轉風機的結構圖紙！包括了每個部分的配件名稱以及風機轉動方向！
上面給大家整理的是回轉式風機的結構尺寸，如果您在安裝中還有不了解的可以隨時聯系我們！
上面已經給大家介紹了風機的安裝尺寸，以及詳細的參數，下面我們來說下回轉式風機的一些基本的知識，為了方便您能夠在后期遇到同樣的問題能夠獨立判斷出故障的位置！在工作中遇到風機的故障問題，您一定要第一時間聯系訂購廠家，有專業的技術人員為您指導并解決問題。切勿單獨拆卸風機，因?yàn)榻?jīng)常遇到有的用戶自己拆卸后，組裝不回去的問題，所以小編在這里給大家提示下。
| 型號 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P尺寸 |
| SR-251S | 710 | 255 | 445 | 145 | 200 | 510 | 170 | 80 | 410 | 50 | 130 | 120 | 30 | 65 | 115 | 3/4" |
| ST-30S | 690 | 255 | 450 | 145 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1" |
| ST-301S | 730 | 265 | 450 | 150 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1" |
| ST-40S | 795 | 305 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 11/4" |
| ST-401S | 800 | 310 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 11/4" |
| ST-50S | 1010 | 345 | 600 | 213 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 11/2" |
| ST-501S | 1010 | 350 | 600 | 218 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 11/2" |
| ST-60S | 1180 | 385 | 730 | 230 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2" |
| ST-601S | 1180 | 390 | 730 | 235 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2" |
| ST-80S | 1325 | 440 | 870 | 260 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 21/2" |
| ST-801S | 1325 | 445 | 870 | 265 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 21/2" |
| ST-100S | 1520 | 555 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3" |
| ST-1001S | 1520 | 560 | 955 | 325 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3" |
上面給大家整理的是回轉式風機的結構尺寸，如果您在安裝中還有不了解的可以隨時聯系我們！
上面已經給大家介紹了風機的安裝尺寸，以及詳細的參數，下面我們來說下回轉式風機的一些基本的知識，為了方便您能夠在后期遇到同樣的問題能夠獨立判斷出故障的位置！在工作中遇到風機的故障問題，您一定要第一時間聯系訂購廠家，有專業的技術人員為您指導并解決問題。切勿單獨拆卸風機，因?yàn)榻?jīng)常遇到有的用戶自己拆卸后，組裝不回去的問題，所以小編在這里給大家提示下。
