回轉式風機使用說明書（重點已標注|請仔細閱讀）
回轉風機特點是噪音小，能否使用長久的前提是不能缺油！這一點很重要公司的新老客戶請務必重視（尤其是第一次使用回轉風機的用戶一定要看說明書）



一、前言
感謝您使用本公司生產的三特HC型回轉式鼓風機。使用前請閱讀本說明書，在充分理解的基礎上，長久愛護和使用風機。風機和人一樣，每天各種條件的變化，風機的狀態也不同:不良狀態下持續運轉可能會損環風機。日常的維護、檢直及正確的使用方法是保持風機良好運轉、延長壽命的關鍵。

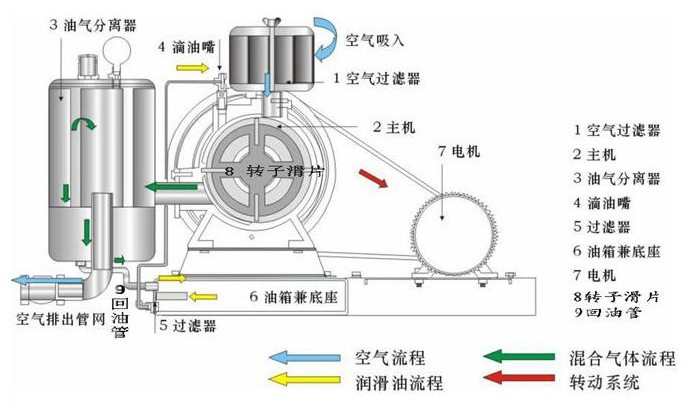

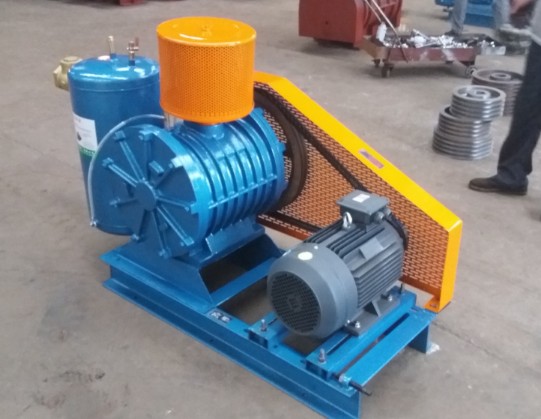

二、風機的結構


三、主要部件簡介
1、風機主體
風機主體是制造壓縮空氣的心臟部件，本機采用的是高精密汽缸偏心方式,加工精度高，運轉噪音小。
2、空氣室
空氣室定量且不間斷的貯存主機送來的壓縮空氣，大大減少排出空氣的脈動，同時起油氣分離的作用，空氣室上裝有安全閥和壓力表。
3、空氣濾清器
空氣濾清器起著將清潔空氣進入風機的重要作用。一旦灰塵、臟物進入主機，就會磨損風機，弄臟機油，縮短風機的壽命。
4、滴油嘴
滴油嘴是一種將潤滑油適量滴入主機內的部件。本機采用獨創的點滴構造，精工制作，不會產生機油堵塞，也不會將機油滴入太多。
5、底座
風機的底座兼潤滑油的貯油箱，利用風機吸氣口和排氣口的壓力差，自動地、不間斷地往風機主體內壓入機油。滴入主體內的機油在空氣室內與空氣分離，返回到底座油箱內。
6、電機
電機不耐濕，請保持電機干燥。注意電機轉向應與風機轉向標志-致。嚴禁倒轉。

四、風機的工作原理（*很重要*|回轉風機不能缺油運轉務必保證滴油嘴進油量）
偏心裝在汽缸體內的轉予旋轉時，使轉子槽內的4片葉片產生往復運動。將空(吸進.壓縮、排出，構成風機。葉片和轉子、汽缸體相互摩擦，產生摩擦熱。所以風機運轉時，由滴油嘴往汽缸體內滴入必要的潤滑油，使摩擦表面潤滑，以減少摩擦熱和摩察噪音:并使部件之間形成層油膜，保持風機的密封性。潤滑系統是利用風機工作室產生的壓力差而形成的自動供給機油的循環裝置。因此風機不能空負載運轉！！！

五、風機安裝、試運轉注意事項(一)安裝
1.搬運風機時請特別注意安全，要避免風機受到碰傷和沖擊。嚴禁傾斜或倒立搬運，以防止潤滑油從油箱內倒出來。

2.風機房應留有通風口并安裝換氣扇，通風口要設在上下兩處便于空氣對流，以防止機房內溫度過高影響風機正常運行。

3.機房內壁周圍最好裝有消音材料以降低噪音。
4.風機應水平安裝。

5.配氣管徑不應小于風機排風口徑，并注意管內清潔。送氣管應安裝在水面以E,以防止管內進水造成啟動時壓力過大。

6.為防止氣體倒流，要設置上回閥，接管時注意不要把上回閥擰倒(止回閥凸起部分應朝上),按止回閥箭頭提示方向安裝。配管建議采用鋼管，不能用塑料管，因塑科管在排氣溫度商或時間過長后可能發生變形。

7.電氣配線:應有持有電工操作證的專業人員按電氣設備技術標準及規定對電氣配線工程和接地工程進行正確施工。
(1)請采用與電機功率相符合的接線材料。
(2)為防止觸電事故，地線必須接地。

(3)為防止電機被燒壞，必須設置漏電斷路器和過載保護裝置。
(4)接線請參照電機接線盒內的接線圖。

8.請正確接配電線并注意電機轉向與風機旋轉方向標記-致，嚴禁倒轉。

9.采用兩臺風機交替運行時，必須安裝時間切換器，切換時間:夏天8小時切換一次，冬天12小時切換次，采用-臺風機時，請安裝時間控制器，夏天每天工作8小時，停機1-2小時再開機，冬天工作12小時停機一次。



(二)試運轉【*很重要嚴格按照說明書操作*】

1.檢查油箱內的機油是否達到標準(油標尺上有刻線標記)。

2.啟動風機前請拿下空氣濾清器，往主機內倒入30ml左右68#號液壓油,使機油均勻分布于主機內部(用手轉動v型皮帶轉幾圈)。風機用過后放置一段時間再次啟動前，請重復以上操作步驟。

3.檢查V型皮帶的松緊度是否合適，如太松請調整。

4.檢查安全閥是否設定在指定的壓力位置。如工作壓力為0.3kf/cm',安全閥開啟壓力為0.33kg/em。在試運行時，可手動調整氣閥升壓到開啟壓力。調整安全閥使之恰好開啟(該壓力為工作壓力的1.1倍)。

5.接通電源啟動風機，請注意下列各項:

A.風機的轉向是否與轉向標記指示方向一致，如不.致要立即停機調整電機接線。

B.觀察壓力表有無壓力指示(【*重要*】如用在污水處理池內必須裝滿水后才能運行風機，否則風機排氣口無壓力，吸不進潤滑油！所以回轉風機禁止空轉。如果風機沒有潤滑進入主機腔體內，機器就會損壞，導致滑片磨損噪音增大)。

C.觀察滴油嘴有無油滴出(調節潤滑油滴速[從大到小扭轉滴油嘴],根據風機型號不同，調節不同滴油速度, 【*重要*】25S/251S/30S/301S/40S/401S/50S/501S型號（機子上都是1個滴油嘴，滴速為15-20滴/分鐘； 60S/601S/80S/801S/100S/1001S型號（機子上有2個滴油嘴），每個滴油嘴|滴速15-20滴/分鐘；并觀察透明油管內是否有機油流動。

6.檢查電機及風機各部運轉是否正常，溫度是否正常，是否有異常聲音。

六、風機維護保養要點

1、潤滑系統的檢查

A.常檢查油箱內的儲油量是否低于最低刻線，如機油不足請加油(機油牌號為68號液壓油，低溫寒冷地區可適當降低潤滑油牌號，較大機型夏季最好使用100抗磨液壓油。)

B.日常檢查機油是否混入水分等污物而變質，如變頁請及時更換機油。C.日常清洗油過濾器。

D.日常檢查滴油嘴的滴油狀況是否正常，如滴油嘴贓了可卸下調整螺釘清洗。
2.空氣濾清器的檢查
日常檢查空氣濾清器是否臟了，如臟了可卸下空氣濾清器，旋開蝶形螺母，拿開蓋子，清洗過濾海綿(卸濾清器時注意不要把臟物掉進風機主機內)。

3.三角帶的檢查
風機運行段時間后，三角帶會伸長。這時要將電機的固定螺栓松開，移動電機，拉緊三角帶到合適位置后再將電機固定螺栓緊生，并注意電機皮帶輪和風機皮帶輪的端面要在同-平面上。同時檢查- .下兩皮帶輪的頂緊螺絲是否松掉，如松了請緊住。

4.常檢查安全閥靈活狀況，如不靈活請清洗調試以保正可靠的啟閉。

5.日常檢查有無漏油、漏氣的部位并修理之，如不能修理請立刻通知生產廠商。
6.日常清理風機房，保持清潔，通風良好。

7.經常檢查風機及電機的運行狀況，如發現噪音、溫度不正常時要及時停機檢修。維護保養見附表，故障原因及解決辦法見附表二、附表三。

七、風機的修理方法
萬一風機發生故障，請認真檢查，確定故障原因后，再進行修理。
1、風機主機的拆解要領A.將皮帶罩和皮帶卸下。
B.將帶輪另一側端蓋的固定螺栓擰下。
C.用螺栓擰入端蓋上的兩螺紋孔，將端蓋卸下。
D.將V型皮帶輪從軸上卸下。

E.將V型皮帶輪-側端蓋的固定螺栓松開，卸下端蓋。
注:拆解主機時注意不能碰傷零件，拆下的零件要小心安放好。
2.風機主機的修理
分解主機后，用細砂紙或油石將轉子、汽缸體、端蓋、葉片、推銷(或推環)等零件有研傷或生銹的地方打磨好,用清洗油或汽油認真清洗(注意不要匪傷零件)擦干后重新組裝。初期的燒損混入雜物、水分等故障，可用上述方法修理，軸承、油封等損壞時，需要更換。另外-定要更換0型圈。

3.風機主機的組裝要領
A.將有軸孔的端蓋放在組裝臺上。

B.將轉子軸的皮帶輪側朝下放在端蓋上。
C將彈簧推銷裝入轉子軸中(HC-60S以上)。
D.將葉片裝入轉了槽中。

E.放上氣缸體(注意出風口的位置在轉子靠汽缸體內孔的側)。
F.放入推環(HC-501S以下)。G.裝上軸承。H.裝上O型圈。

I.裝上另一端蓋并固定螺栓。

J.把氣缸體翻身后拿下皮帶輪這一側的端蓋。
K.放入推環(HC 501S以下)。
L.裝上軸承和O型圈。

M.立起主機，把另一側端蓋的定位銷打上,擰緊全部螺栓。

N在進風口倒入少量機油，將皮帶輪固定于旋轉軸上，用手轉動皮帶輪的同時，用木槌或橡膠錘輕輕敲打端蓋加強筋部位，使轉子軸能靈活轉動。
